Durchgeschnitten

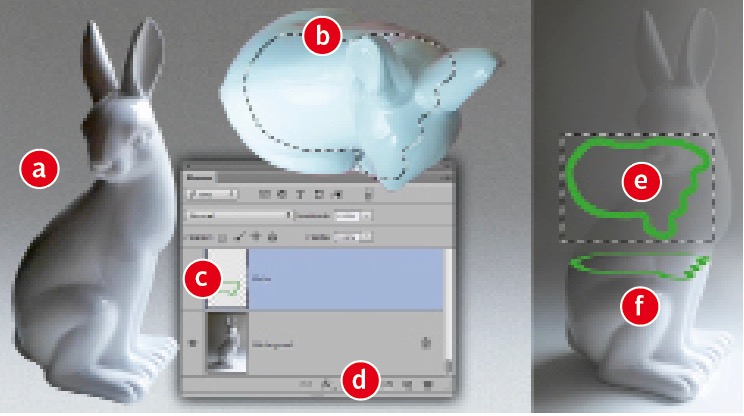

Frage: Hallo Doc, wie lässt sich ohne viel Aufwand der Querschnitt durch ein unregelmäßiges Objekt richtig darstellen? Wegen der Perspektive ist die Wandstärke ja rechts und links breiter als oben und unten. Geht das nur manuell? Liebe Grüße, Sarah Beantwortet von Doc Baumann 01 Aufsicht, Schnittlinie und Transformation Um die auf Grund der Perspektive unterschiedlich breit erscheinende Wandstärke eines Objekts (a) darzustellen, fotografieren Sie es möglichst auch von oben und konstruieren Sie eine Auswahl durch Lasso oder Pfad, die ungefähr dem Schnitt durch das Objekt in einer bestimmten Höhe entspricht (b). Legen Sie eine neue Ebene an (c) und füllen Sie die Auswahl per »Bearbeiten > Kontur füllen > Innen« mit einer beliebigen Farbe (d); die Konturbreite sollte der angenommenen Wandstärke entsprechen. Wählen Sie die Kontur aus (e) und transformieren Sie sie perspektivisch, bis sie ungefähr dem Schnitt durch das Objekt entspricht (f). 02 Bearbeitung des aufgeschnittenen Bereichs Wenn Sie wegen der „Stauchung“ der Wandstärke unsicher sind, können Sie vorab Fluchtlinien konstruieren und die Transformation daran ausrichten. Legen Sie eine neue Ebene an und machen Sie sie zur Schnittmaske mit der „Wand“-Ebene. Malen Sie die Schnittfläche mit geeigneten Farben an (a). Wählen Sie den Innenbereich der Wandung aus, erzeugen Sie eine neue Ebene unterhalb der „Wand“-Ebene und bemalen Sie – bei weiter bestehender Auswahl – den hohlen Innenbereich des Objekte passend (b); bei diesem weißen Hasen beschränkt sich das auf Schatten und Licht. Ergänzen Sie notwendige Innenwandbereiche (c). 03 Alternatives Beispiel: Trinkglas Den Hintergrund über dem Objekt außerhalb der Wandstärke retuschieren Sie passend. Hier sehen Sie als weiteres Beispiel ein Trinkglas (a), die Wandstärke (b) und den fertigen Schnitt (c). Die Arbeitsmaterialien zum Artikel gibt es unter: www.docma.info/22093
