Leser fragen: Boden anpassen

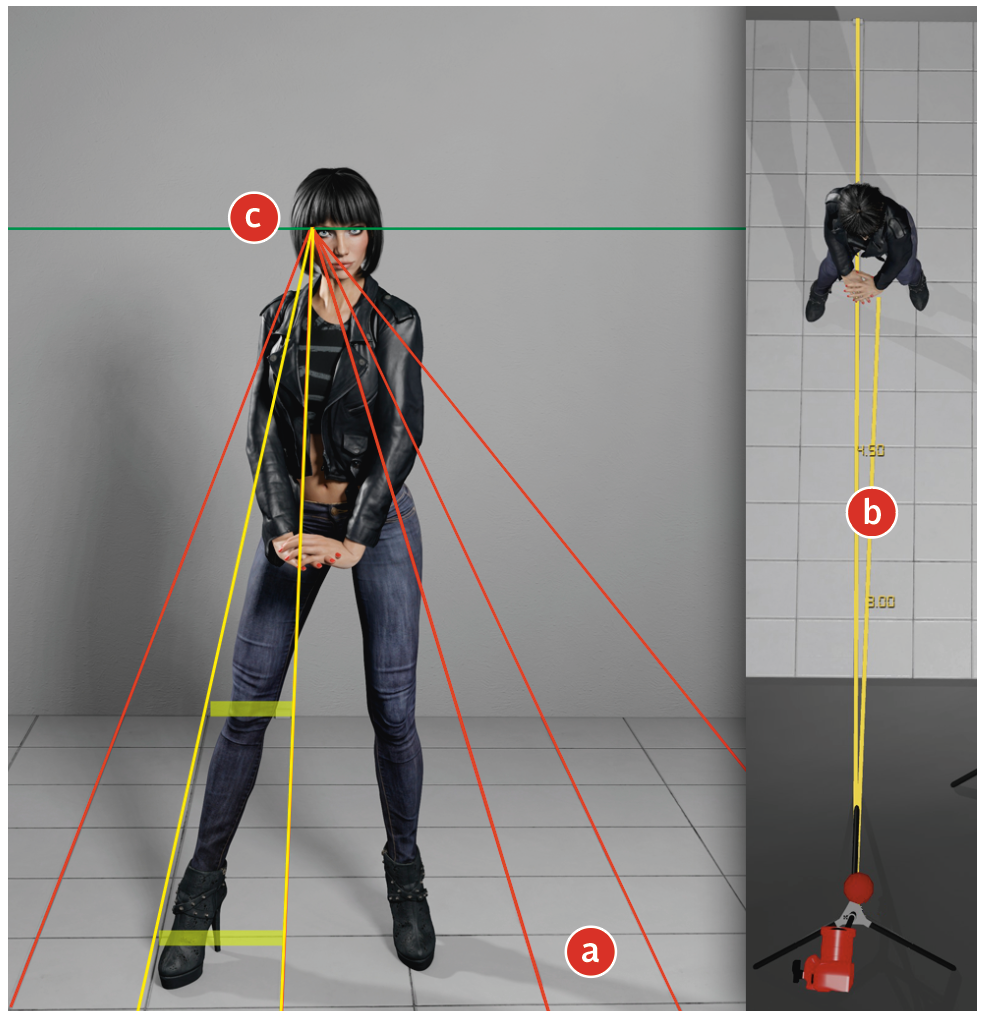

Hallo DOCMA-Team, ich möchte Hintergründe für Montagen (mit sichtbarem Boden) generieren. Ich suche gerade einen Rechenweg, wie ich bei einem generierten Boden die Verzerrung für das Transformieren-Werkzeug einstellen muss. Aber wenn die passenden Fluchtlinien im Bild fehlen (etwa schwarzer Studio-Hintergrund, nur das Model ist zu sehen), wird das schwer. Das müsste sich, wenn man die Parameter kennt, doch auch berechnen lassen. Habt ihr eine Idee? Viele Grüße, Michael Kours Arbeitsmaterialien finden Sie unter: www.docma.info/22100 Lösungsvorschlag von Doc Baumann 01 Studioszene aus set.a.lite 3D Klar, man könnte das auch numerisch angehen, das scheint mir aber ein unnötiger Umweg zu sein. Die hier gezeigte Szene aus set.a.lite 3D hat zwar einen hilfreichen quadratischen Fliesenboden (a) und eingeblendete Messstrecken (b), aber es ginge auch ohne diese. Wenn ich weiß, dass meine Kamera auf Augenhöhe ist, liegt automatisch auch der Horizont als Treffpunkt aller Fluchtlinien dort (c). Die des Fliesenbodens bestätigen das zusätzlich. 02 Muster für ausgetauschten Boden anlegen Zudem lassen sich (wie in 1 b) Abstände messen: Kamera bis Model 3,00, bis zur Wand 4,50 Meter. Also muss ein Bodenelement vor der Wand zwei Drittel der Breite des Elements unter dem Model haben, allgemeiner: (Kamera > Model) / (Kamera > Wand). Die Längen der gelben Balken (a + b) entsprechen diesen Breiten. Die Datei oder Ebene für den neu einzuziehenden Boden (c) kann, muss aber nicht die Größe der Arbeitsfläche haben. 03 Boden-Ebene perspektivisch anpassen Verwandeln Sie die unverzerrte Boden-Ebene in ein Smartobjekt. Bei einem regelmäßigen Bodenmuster haben Sie nun zwei Möglichkeiten der perspektivischen Anpassung: Sie verzerren die Ebene so, bis die Fluchtlinien des Bodens zu den auf einer Ebene darüber eingezogenen Fluchtlinien passen (a). Oder Sie verwenden die gelben Hilfsbalken: Diese müssen dann vorn und hinten derselben Elementbreite entsprechen (b,c). Das Prinzip ist dasselbe. 04 Perspektivisch angepasster Boden So sieht der Boden nach der perspektivischen Transformation aus. Wenn Sie den „hinter“ der Wand liegenden Boden mit einer Ebenenmaske ausblenden wollen, fügen Sie diese erst nach der Umwandlung in ein Smartobjekt hinzu, sonst funktioniert die Transformation nicht! Halbierungen, Viertelungen und so weiter der Tiefenerstreckung finden Sie gegebenenfalls durch Schnittpunkte von Diagonalen innerhalb eines Fluchtlinien-„Quadrats“ (a) heraus. 05 Ebenenhierarchie und weitere Parameter Das »Ebenen«-Bedienfeld zeigt die vier Ebenen: Das freigestellte Model (a) und die Schattensituation (b) wurden direkt aus set.a.lite 3D gerendert. Der Boden (c) ist das Smartobjekt mit Ebenenmaske, darunter die Hintergrundebene (d). Was fehlt, aber hier nur erwähnt werden kann, ist die „richtige“ Elementgröße der Fliesen bei gegebenem Betrachtungswinkel. Zu deren Konstruktion bedürfte es ergänzend des Distanz- und Augpunktes (DOCMA 53, S. 68 ff.) 06 Boden-Ebene austauschen Was Sie mit einem perspektivisch gut überprüfbaren Schachbrettmuster vorbereitet haben, lässt sich dank Smartobjekt nun leicht auf einen beliebigen anderen Boden übertragen. Verwenden Sie »Ebene > Smartobjekte > Inhalt ersetzen«. Wählen Sie dazu eine Ersatz-Datei mit denselben Proportionen, die die (unverzerrte) Boden-Ebene zuvor hatte; bezüglich der Schärfe ist es meist sinnvoll, wenn sie deutlich größer ist. Die Verzerrung wird übernommen. 07 Probleme bei plastischer Bodenstruktur Was in Bild 6 noch ohne weiteres visuell glaubwürdig funktionierte, weil der neue Mosaikboden ebenso flach war wie das Schachbrettmuster, wird bereits bei einer Fläche aus kleinen Steinchen bedenklich (a). Diese sind zwar nicht besonders hoch, aber perspektivisch transformiert wirken sie dennoch eher wie ein auf dem Boden ausgebreitetes bedrucktes Banner statt wie reale Steinchen (b). 08 Boden mit Gras Noch seltsamer sieht das Ergebnis aus, wenn Sie es mit Elementen versuchen, die deutlich in die Höhe ragen. Links oben (a) und unten (b) sehen Sie, wie das ersetzte Smartobjekt für den Boden aussieht, wenn Sie genau eine von oben aufgenommene Grasfläche verwenden – und es wird keinesfalls besser, sollten Sie stattdessen auf ein in schräger Perspektive fotografiertes Feld zurückgreifen wollen (c + d). Beide Varianten sind so verwendet unbrauchbar. 09 Boden-Ebene mit Höhenerstreckung In solchen Fällen hilft das Ersetzen eines Smartobjekts nicht weiter, da ein solcher Boden nicht perspektivisch transformiert werden darf. Sie müssen ihn so einfügen, wie er fotografiert wurde. Und wie stellen Sie fest, wo der Horizont liegt, wenn er nicht auf dem Foto ist? Näherungsweise per Handarbeit. Ich habe – mit Photoshops »Zählungswerkzeug« – in zwei Tiefen 23 Halme abgezählt und diese Anzahl wieder mit gelben Balken markiert. 10 Fertige Szene Nachdem ich im vorausgehenden Schritt analoge Ecken der beiden gelben Balken mit Fluchtlinien verbunden und weit nach oben verlängert habe, treffen sie auf der – zumindest ungefähren – Höhe des Horizonts zusammen. Natürlich ist dieses Ausmessen und Abzählen nicht wirklich exakt, aber die Abweichung der so angepassten Bodenstruktur von der einer echten Szene ist kaum feststellbar und auf jeden Fall besser als eine willkürliche Platzierung.
